公差h7是一个在机械设计和制造领域中经常遇到的技术参数，尤其对于那些对精度要求较高的零部件而言，了解并掌握这一公差等级至关重要。那么，公差h7具体是多少呢？让我们深入探讨一下。
公差h7的详细解析
在机械制图中，公差是用来规定零件尺寸、形状和位置偏差的允许范围。这些公差确保了零件在装配和使用过程中能够满足设计要求，实现互换性和功能性。公差等级h7属于ISO公差体系中的一个等级，通常用于表示孔的公差范围。
ISO公差体系是基于基本尺寸和公差等级来定义公差带的。基本尺寸是设计零件时指定的理想尺寸，而公差等级则决定了实际尺寸相对于基本尺寸的允许偏差范围。公差等级通常以字母和数字组合的形式表示，如h7、H7、f6等。
公差等级h7的定义
公差等级h7是一个相对紧密的公差等级，适用于需要较高精度配合的场合。在ISO公差体系中，h7表示孔的公差带位置相对于基本尺寸是偏心的（即向下偏差为负），并且具有较小的公差范围。
为了具体了解h7的公差范围，我们需要知道基本尺寸。因为公差等级h7的公差范围会随着基本尺寸的变化而变化。通常，制造商会提供公差表或公差计算公式来快速确定给定基本尺寸下的h7公差范围。
公差表的应用

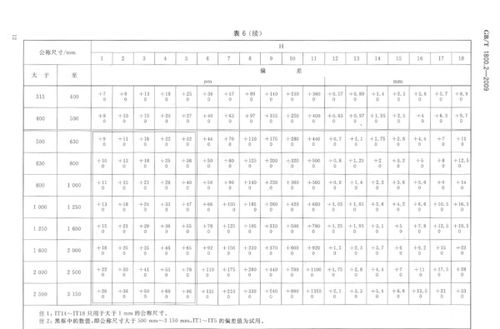

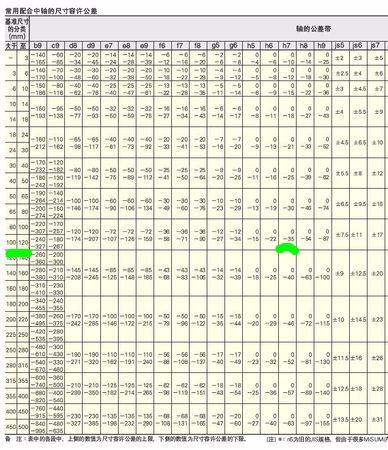

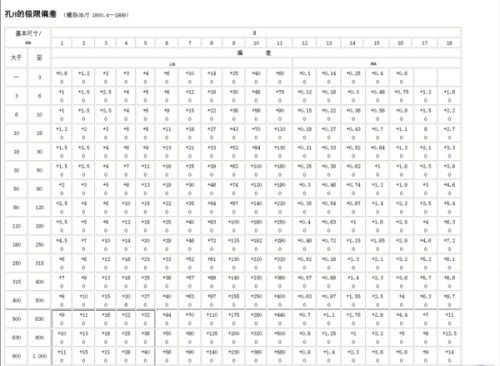

为了简化计算，制造商通常会提供详细的公差表，列出了不同基本尺寸下各公差等级的上下偏差。以下是一个简化的公差表示例，用于说明如何查找给定基本尺寸下的h7公差范围：
| 基本尺寸（mm） | h7公差范围（mm） |
| | |
| 0-3 | +0/-0.021 |
| 3-6 | +0/-0.025 |
| 6-10 | +0/-0.03 |
| 10-18 | +0/-0.036 |
| 18-30 | +0/-0.043 |
| ... | ... |
在这个表中，我们可以看到对于不同范围的基本尺寸，h7的公差范围是不同的。例如，对于基本尺寸为4mm的孔，其h7公差范围为+0/-0.025mm，意味着实际尺寸可以在4mm至3.975mm之间变化而不超出公差范围。
公差计算公式的使用
除了查表法外，还可以通过公差计算公式来确定给定基本尺寸下的h7公差范围。这些公式通常基于ISO公差标准中的规定，并考虑了基本尺寸、公差等级和公差带位置等因素。
以下是一个简化的公差计算公式示例，用于估算给定基本尺寸下的h7公差范围：
上偏差（IT+）= 0（对于h系列公差等级，上偏差通常为0）
下偏差（IT-）= 基本尺寸 × 公差因子
其中，公差因子是根据ISO公差标准中的表格查找得到的，它与基本尺寸范围和公差等级有关。需要注意的是，这里的公式是一个简化的示例，实际使用中可能需要更复杂的计算或查阅详细的公差标准来确定准确的公差范围。
公差等级h7的应用场景
公差等级h7因其较高的精度要求而广泛应用于各种机械部件中。以下是一些典型的应用场景：
1. 轴承配合：轴承孔通常需要较高的精度以确保轴承能够正确安装并平稳运转。h7公差等级常用于轴承孔的加工中。
2. 轴类零件：与轴承配合的轴类零件也需要高精度的加工以确保配合间隙或干涉量符合设计要求。h7公差等级可用于轴的加工中以实现与轴承孔的紧密配合。
3. 液压和气动元件：液压缸、气缸等元件中的孔和轴需要高精度的配合以确保密封性和运动平稳性。h7公差等级可用于这些元件的加工中。
4. 精密测量工具：测量工具如量块、千分尺等需要高精度的加工以确保测量结果的准确性。h7公差等级可用于这些工具的制造中。
注意事项
在使用公差等级h7时，需要注意以下几点：
1. 选择合适的公差等级：根据零件的使用要求和装配条件选择合适的公差等级。h7公差等级适用于需要较高精度的场合，但过高的精度要求可能会增加加工成本和难度。
2. 考虑加工方法和材料：不同的加工方法和材料对零件的尺寸精度和表面质量有不同的影响。在选择公差等级时，需要考虑这些因素以确保零件能够满足设计要求。
3. 进行公差分析：在设计和制造过程中进行公差分析，评估零件的尺寸偏差对装配和功能的影响。这有助于及时发现并解决问题，提高产品的质量和可靠性。
4. 遵循相关标准和规范：在设计和制造过程中遵循相关的机械设计标准和规范，确保零件的尺寸、形状和位置公差符合行业标准或客户要求。
结论
公差等级h7是一个在机械设计和制造领域中广泛应用的公差等级，它适用于需要较高精度的场合。通过查阅公差表或使用公差计算公式，我们可以确定给定基本尺寸下的h7公差范围。了解并掌握公差等级h7的定义、应用场景和注意事项对于确保零件的质量和功能至关重要。在设计和制造过程中，我们应该根据零件的使用要求和装配条件选择合适的公差等级，并进行公差分析以评估零件的尺寸偏差对装配和功能的影响。同时，我们还需要遵循相关的机械设计标准和规范，以确保零件的尺寸、形状和位置公差符合行业标准或客户要求。
